Vor-Ort-Schaltung einer Ex-d Leuchte

Sie betreiben eine Anlage im Ex-Bereich?
Ihre Ex-geschützten Kameras sind in lichtschwachen Umgebungen angebracht und benötigen zusätzliche Ausleuchtung für perfekte Bilder? Dann kombinieren Sie die Kameras mit dem liteServer, der druckfest gekapselten Leuchte von SAMCON. Der liteServer Ex.mini bietet mehrere Schaltmöglichkeiten über externe und interne Trigger. Sie benötigen eine Vor-Ort-Schaltung dann sehen Sie unsere mag.ON^® Magnetschaltung

Das Problem:
Anwendungsfall 1: Der Kunde möchte über das Prozessleitsystem (PLS) das Licht ein und ausschalten können. Ein Vorort-Personal soll zusätzlich bei Ausleuchtungsbedarf den liteServer einschalten können.

Anwendungsbeispiel 2: Der Kunde betreibt temperaturkritische Tellertrockner. Alle zwei Stunden werden Wartungsgänge durchgeführt bei welchen der liteServer als Ausleuchtung dienen soll. Das Vorort-Personal soll am Tellertrockner den liteServer einschalten können. Wegen der Temperatursensibilität des Prozesses soll der liteServer so wenig wie möglich leuchten.

Die Lösung:
Die Vor-Ort-Schaltung wird über einen Magneten betätigt. mag.ON^® , die praktische impulsgesteuerte Schaltung der Leuchte von SAMCON: je mehr Impulse umso länger leuchtet der Scheinwerfer.

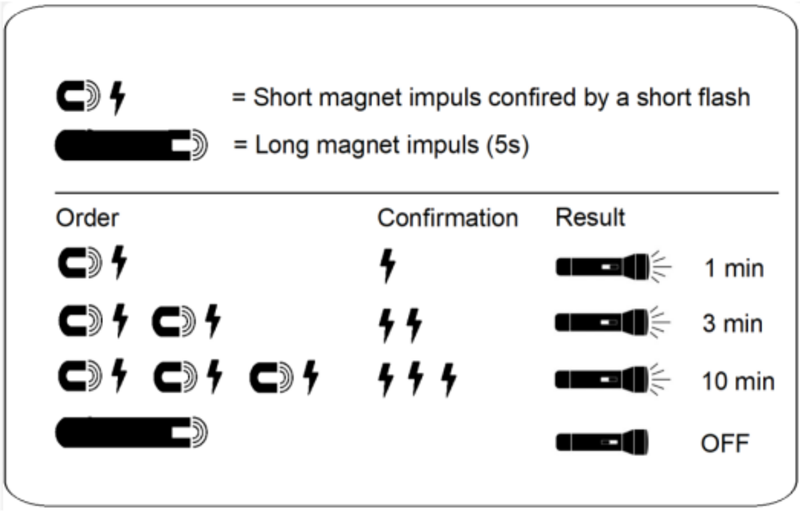

Durch magnetische Impulse wird die Einschaltdauer der Leuchte bestimmt. Der Magnet muss hierfür an den magnet-sensitiven Bereich gehalten werden.

Ein magnetischer Impuls: ein Mal kurz berühren und der liteServer bleibt 1 Minute eingeschaltet.
Zwei magnetische Impulse: zwei Mal berühren und der liteServer bleibt 3 Minuten eingeschaltet.
Drei magnetische Impulse: drei Mal kurz berühren und der liteServer bleibt 10 Minuten eingeschaltet.

Eine lange Berührung schaltet das Licht aus.

Das Tutorial SAMCON - mag.ON® - Magnetsteuerung für Ex-Leuchten zeigt die einfache Vor-Ort-Schaltung mittels des Magneten.
