Das SKDP03-T ist ein Systemkabel zum Anbinden digitaler Kamerasysteme (System Kabel Digital 03-T) und wurde für die Verwendung in explosionsgefährdeten Bereichen entwickelt. Es entspricht den Anforderungen an Kabel und Leitungen gemäß der Norm DIN EN 60079-14. Das Kabel kann mittels geeigneter Kabelleitungseinführung direkt in Räume druckfester Kapselung eingeführt werden. Das SKDP03-T ist ein Highspeedkabel für industrielle Ethernetanwendungen und geeignet zur festen Installation in trockenen, nassen oder feuchten Räumen. Das Kabel erfüllt die Übertragungscharakteristika der Kategorie 6 nach IEC 61156-5 Ed. 2. Es zeigt eine exzellente Belastbarkeit hinsichtlich mechanischer Beanspruchung, eine gute Beständigkeit gegen Öl und Schmierstoffe und ist halogenfrei.



Funktions Highlights.

  • Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen gemäß IEC/EN 60079-14 Kapitel 9.3.
  • Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen zur Vermeidung von Zonenverschleppung gemäß IEC/EN 60079-14 Anhang E.
  • Geprüft für -60°C fest verlegt.
  • Geprüft für +80°C fest verlegt.
  • Beständig bei Sonnenlicht gemäß UL 2556 Abs. 4.2.8.5 (720 h).
  • Flammwidrig gemäß IEC 60332-1-2.
  • Ölbeständig gemäß IEC 60811-2-1 (IRM 902, 4 h bei 70°C).
  • Schlammbeständig gemäß NEK 606.
  • Getestet nach Standard: IEE 802.3; Ethernet 10Base-T; Fast Ethernet 100Base-T; Gigabit Ethernet 1000Base-T @ 95 Meter.
  • Getestet nach IEEE 802.3at. PoE+, max. 30 W pro Kanal, max. 95 m.
  • Konstruiert mit zusätzlichem Powerkanal: Quadrat 3 x 1,5 mm², Farbcode: BK-BU-GN/YE.

Anwendungsgebiete:
IEEE 802.3 : Ethernet 10Base-T ; Fast Ethernet 100Base-T ; Gigabit Ethernet 1000Base-T ; 10GBase-T
IEEE 802.5 : 16 MB; ISDN ; FDDI ; ATM ; Cable sharing
IEEE 802.3at : PoE geeignet

Normen / Standards:

EN 60079-14:2014 „Projektierung, Auswahl und Errichtung elektrischer Anlagen“
IEC 60079-14:2013 „Electrical installations design, selection and erection“
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. Ausgabe
EN 60332-1-2 ; IEC 60754-2 ; UL AWM 21586

Explosionstechnische Kennzeichen:
Die Leitung erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen zur Vermeidung von Zonenverschleppung gemäß IEC/EN 60079-14 Anhang E.

Chemische Eigenschaften:

RoHS 2011/65/EU; Ölbeständig gemäß IEC 60811-2-1 ( IRM 902, 4h bei 70°C ) ; UV-beständig gemäß UL 2556 Abs. 4.2.8.5 (720h); Flammwidrig gemäß IEC 60332-1-2; Schlammbeständig gemäß NEK 606

Bedruckungstext:

WWW.SAMCON.EU SKDP03-T / Cat.6 / 4x2xAWG23/1 GN J/W 3G1.5/ xxxxx m

Aufbau:

Außenmantel: PUR
Mantelfarbe: gelbgrün, RAL 6018
Außendurchmesser: 12,4 ± 0,3 mm

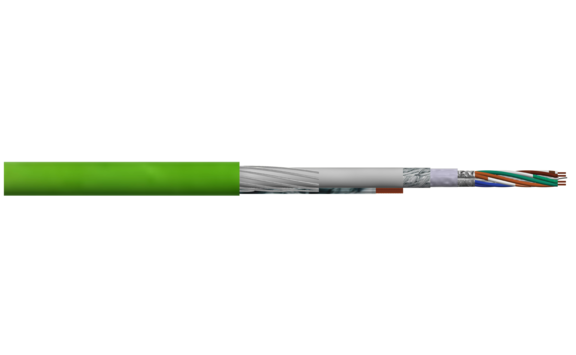

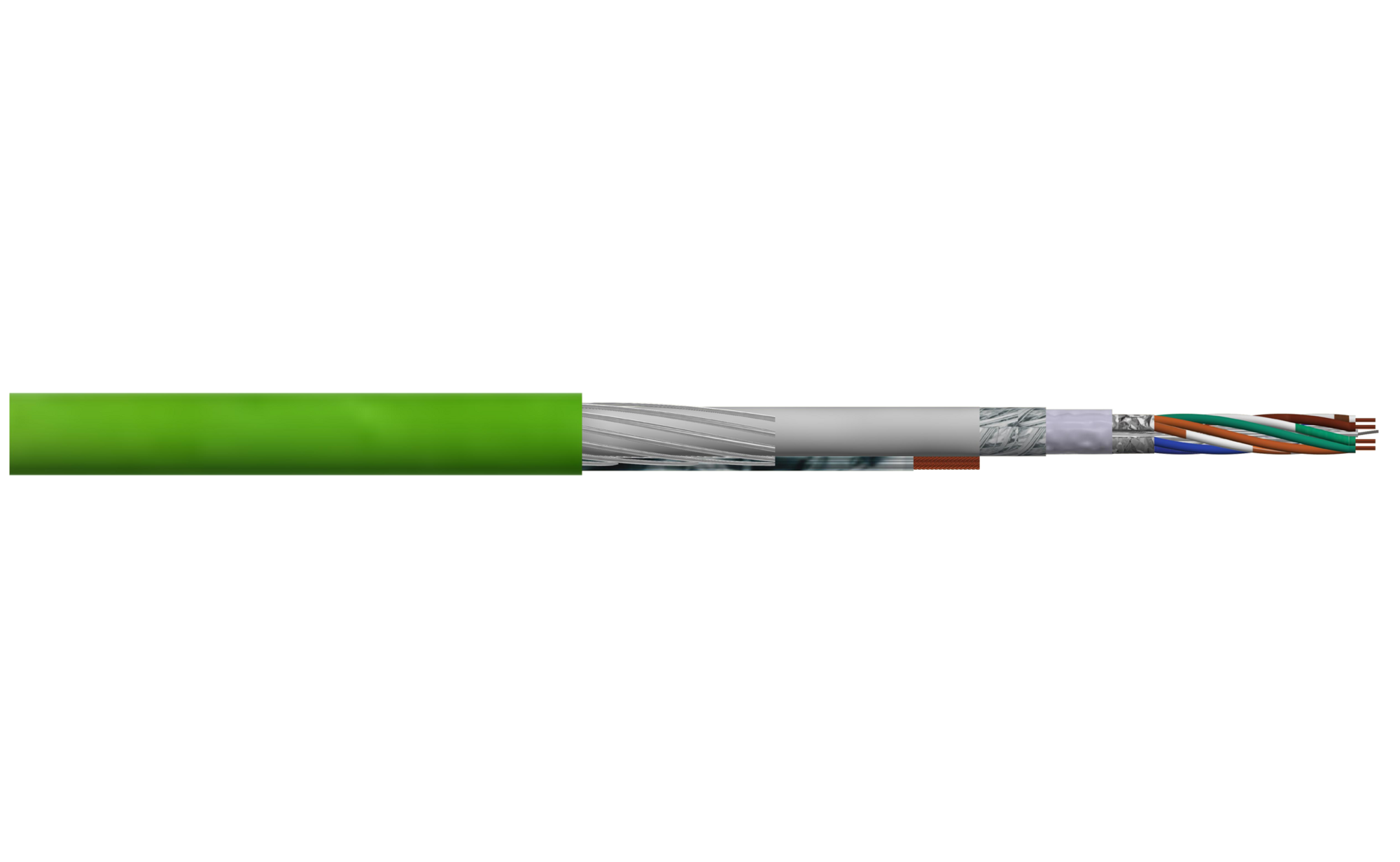

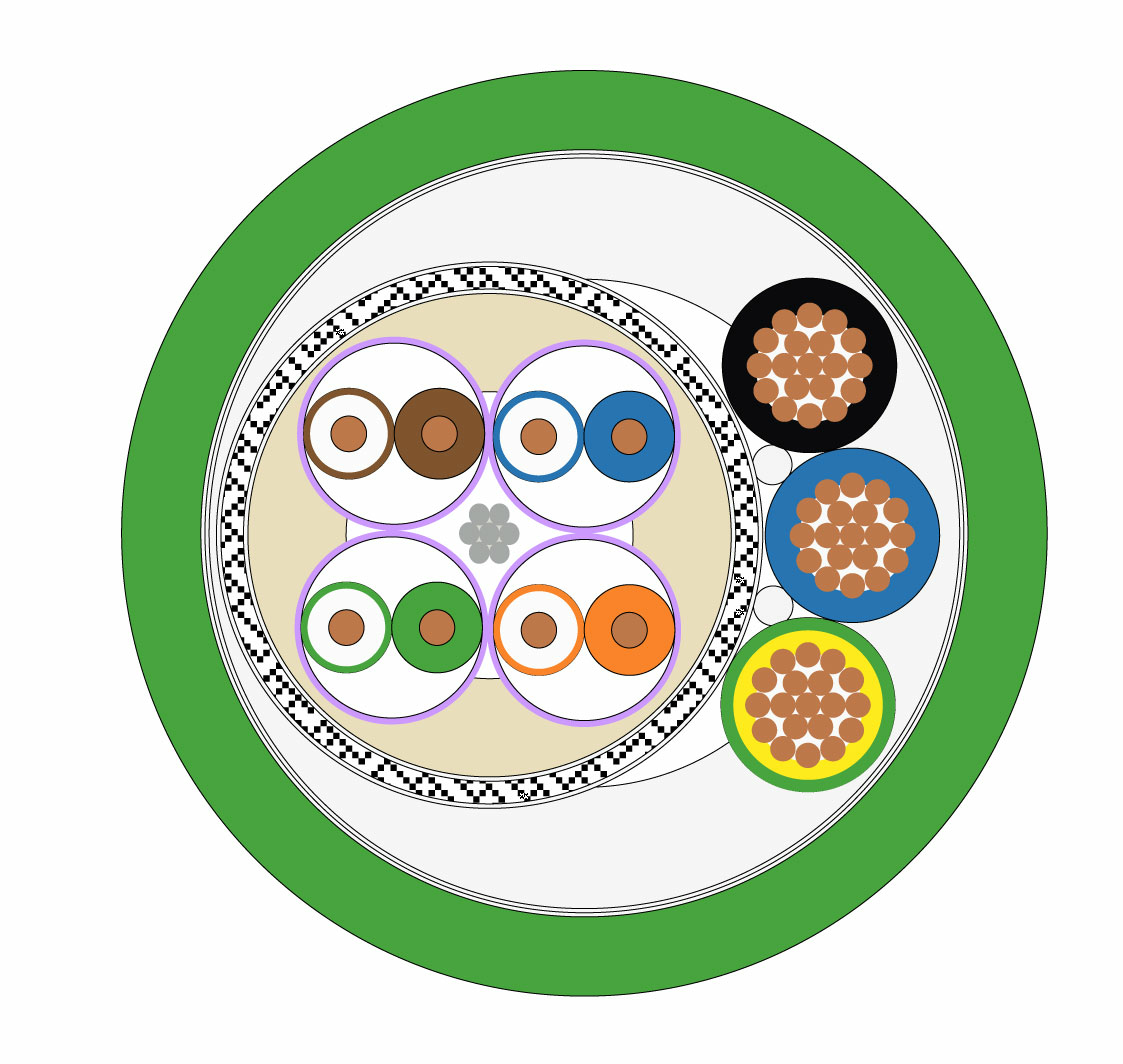

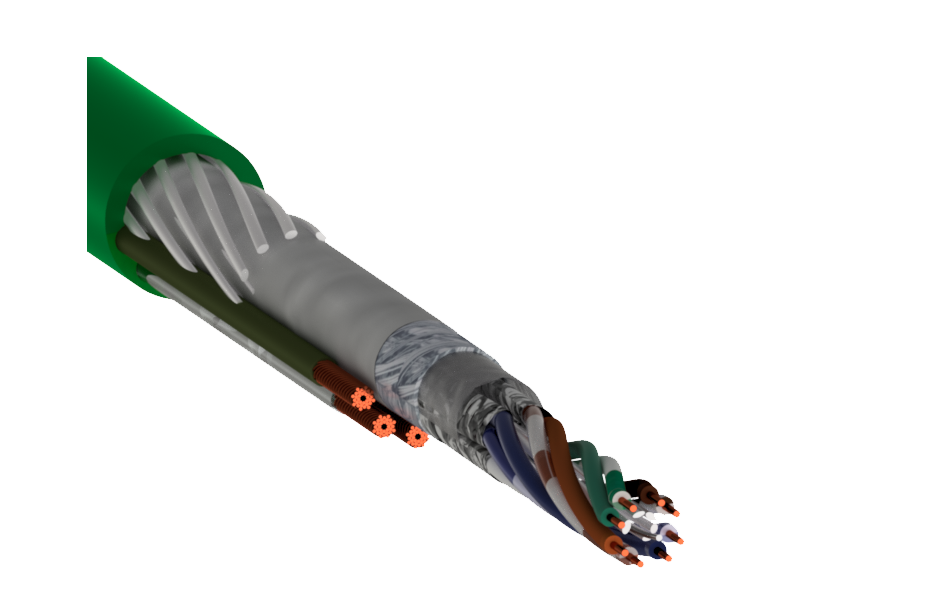

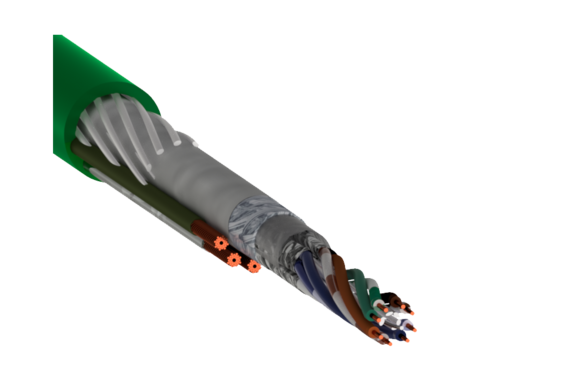

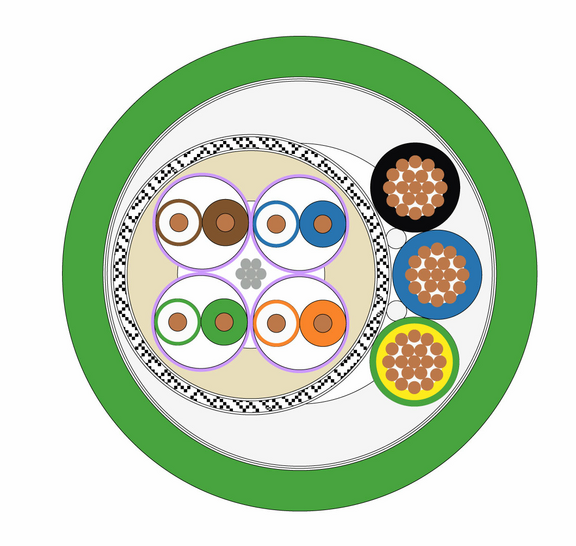

Aufbau der Leiter (POWER):
Leiter: Cu-Litze
Isolation: halogenfreie Mischung
Aderdurchmesser: 2,20 ± 0,05 mm
Farbcode: BK-BU-GN/YE

Aufbau der Leiter (CAT):

Leiter: AWG 23/1, blank
Isolation: PE geschäumt
Aderdurchmesser: 1,43 ± 0,02 mm
Farbcode: IEC 708-1
Paarschirmung: Aluverbundfolie
Schirmung: Kupfergeflecht, Mehrfachdraht 0,10 vz, opt. Bedeckung ca. 85%

Mechanische Eigenschaften:

Temperaturbereich:
Fest verlegt: -60°C bis +80°C
Bei Verlegung: -30°C bis +80°C
Zul. Biegeradius:
Bei Installation: 8 x Außendurchmesser
Nach Installation: 4 x Außendurchmesser
Gewicht: 210 kg/km

Elektrische Eigenschaften:
Schleifenwiderstand: Max. 140 Ohm / km nach VDE 0812
Isolationswiderstand: Min. 5 GOhm x km bei +20°C
Betriebskapazität: Nom. 50 nF / km
Wellenwiderstand bei 100MHz: 100 Ohm ± 5 Ohm
Betriebsspannung: 100 V
Prüfspannung: 1000 V / AC
Signallaufzeit: 5,3 ns / m
Kopplungswiderstand: < 5mOhm / m bei 10 MHz
