Bei der ExConnection Rail Serie T04 handelt es sich um ein druckfest gekapseltes Gehäuse für einen Hochleistungs-PoE-Switch für den Ex-Bereich. Die ExConnection Rail Serie wurde für die Anbindung unserer explosionsgeschützten Netzwerkkameras oder andere Netzwerkteilnehmer entwickelt. Sie ist ATEX- und IECEx- zertifiziert.
Funktions Highlights.
- ATEX, IECEx und EAC-Ex Zertifizierung für explosionsgefährdete Bereiche
- Hochleistungs-PoE-Switch
- Druckfest gekapseltes Gehäuse für Wandmontage
- Schutzart IP 66
- Einsatz auch bei arktischen Temperaturen (-60°C)
- 24 VDC Versorgungsspannung für 4 Kamera Heizungen
Anbindung über weite Entfernungen möglich
Herzstück der ExConnection Rails ist ein Hochleistungs-PoE-Netzwerkswitch. Die Anbindung ist, medienunabhängig, über sehr weite Entfernungen möglich. Die Netzwerkanbindungen können via Lichtwellenleiter, kupfergebundenem Ethernet oder WLAN realisiert werden. Optional können die FX Ports in der Zündschutzart [op is] ausgeführt werden.
Hardware

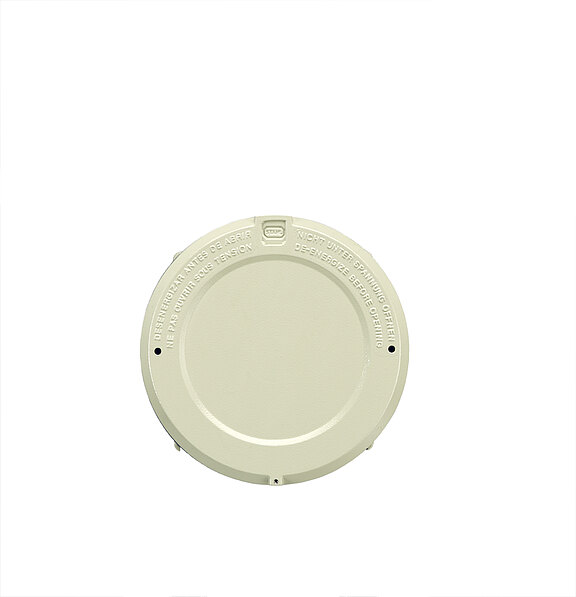

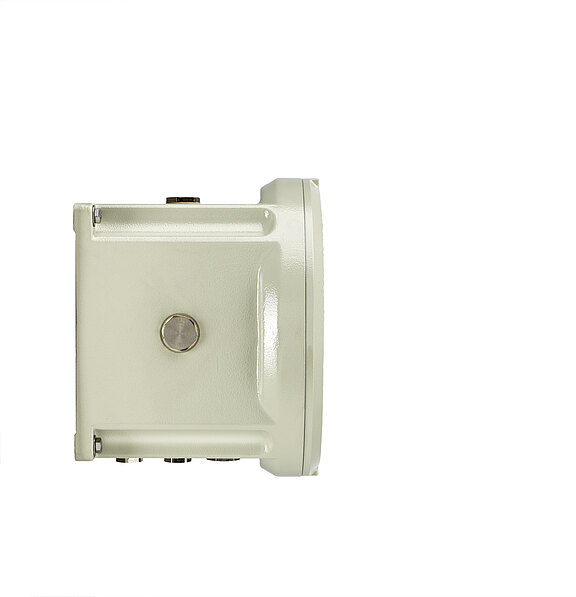

Das druckfest gekapselte Gehäuse ist aus Aluminium gefertigt, kupferfrei, seewasserbeständig und für die Wandmontage vorbereitet.
Außer dem PoE-Switch beinhaltet das ExConnection Rail Schaltnetzteile, Sicherungen, Koppelrelais, sowie Medienkonverter oder WLAN Access Points.
Weiteres Zubehör
Sowohl unsere ExConnection Rails als auch die angeschlossenen Kamera-Systeme können unterschiedliche Spannungsversorgungen erfordern. Bestandsysteme werden häufig mit 24 VAC versorgt, moderne Systeme mit 24 VDC oder 230 VAC eingespeist. Alle genannten Spannungspegel können wir für Sie realisieren.
Die Spannungsversorgung ermöglicht auch eine selbstregelnde Gehäuseheizung für den Einsatz bei extrem niedrigen Temperaturen (-60°C) zu integrieren.
Das ExConnection Rail kann, zum zusätzlichen Schutz bei erhöhter mechanischer Beanspruchung, in speziellen RAL Farbtönen lackiert werden. Hierdurch wird maximale Korrosionsbeständigkeit erreicht.
Zum einfachen optischen Einsehen der Status LEDs ist auch ein Modell mit Schauglasscheibe verfügbar.
Das ExConnection Rail kann auf einen ortsveränderlichen Edelstahlrahmen montiert werden und ist somit mobil.
Alle Anschlüsse können steckbar ausgeführt werden.
Mit dem I/O-Paket kann eine einfache aber effektive Kommunikation mit externen Geräten oder Systemen aufgebaut werden. Mit den Binärausgängen können z.B. im Falle einer Bewegungserkennung Leuchten oder Sicherheitstore geschaltet werden. Mit den Binäreingängen können externe Befehle, z.B. Aufzeichnungen, an das Videosystem übergeben werden.
Installation und Inbetriebnahme
Die ExConnection Rails werden mit vollständiger technischer Dokumentation, Stromlaufplänen, Benutzerhandbuch und vorinstallierten Kameratreibern geliefert. Die Installation und Inbetriebnahme des ExConnection Rails lässt sich somit auf elementare, einfache Schritte reduzieren: Spannungsversorgung herstellen - Netzwerk anschließen - Kameras anschließen. Fertig!
