Das SKD02-T ist ein Systemkabel zum Anbinden digitaler Kamerasysteme (System Kabel Digital 02-T) und wurde für die Verwendung in explosionsgefährdeten Bereichen entwickelt. Es entspricht den Anforderungen an Kabel und Leitungen gemäß der Norm DIN EN 60079-14. Das Kabel kann mittels geeigneter Kabelleitungseinführung direkt in Räume druckfester Kapselung eingeführt werden. Das SKD02-T ist ein Highspeedkabel für industrielle Ethernetanwendungen und geeignet zur festen Installation in trockenen, nassen oder feuchten Räumen. Das Kabel erfüllt die Übertragungscharakteristika der Kategorie 6A nach IEC 61156-5 Ed. 2 sogar bei -60°C. Es zeigt eine exzellente Belastbarkeit hinsichtlich mechanischer Beanspruchung, gute Beständigkeit gegen Sonnenlicht, Öl und Schmierstoffe und ist halogenfrei.
Funktions Highlights.
- Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen gemäß IEC/EN 60079-14 Kapitel 9.3.
- Erfüllt die Bestimmungen für Leitungen in explosionsgefährdeten Bereichen zur Vermeidung von Zonenverschleppung gemäß IEC/EN 60079-14 Anhang E.
- Geprüft für -60°C fest verlegt.
- Geprüft für +80°C fest verlegt.
- Beständig bei Sonnenlicht gemäß UL 2556 Abs. 4.2.8.5 (720 h).
- Flammwidrig gemäß IEC 60332-1-2.
- Ölbeständig gemäß IEC 60811-2-1 (IRM 902, 4 h bei 70°C).
- Schlammbeständig gemäß NEK 606.
- Getestet nach Standard: IEE 802.3; Ethernet 10Base-T; Fast Ethernet 100Base-T; Gigabit Ethernet 1000Base-T @ 95 Meter.
- Getestet nach IEEE 802.3at. PoE+, max. 30 W pro Kanal, max. 95 m.
Anwendungsgebiete:
IEEE 802.3 : Ethernet 10Base-T ; Fast Ethernet 100Base-T ; Gigabit Ethernet 1000Base-T ; 10GBase-T
IEEE 802.5 : 16 MB; ISDN ; FDDI ; ATM ; Cable sharing
IEEE 802.3at : PoE geeignet
Normen / Standards:
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. Ausgabe
EN 60332-1-2 ; IEC 60754-2 ; UL AWM 21586
Chemische Eigenschaften:
RoHS 2011/65/EU; Ölbeständig gemäß IEC 60811-2-1 ( IRM 902, 4h bei 70°C ) ; UV-beständig gemäß UL 2556 Abs. 4.2.8.5 (720h); Flammwidrig gemäß IEC 60332-1-2; Schlammbeständig gemäß NEK 606
Bedruckungstext:
WWW.SAMCON.EU SKD02-T / Cat.6A / 4x2xAWG23/1 xxxxx m

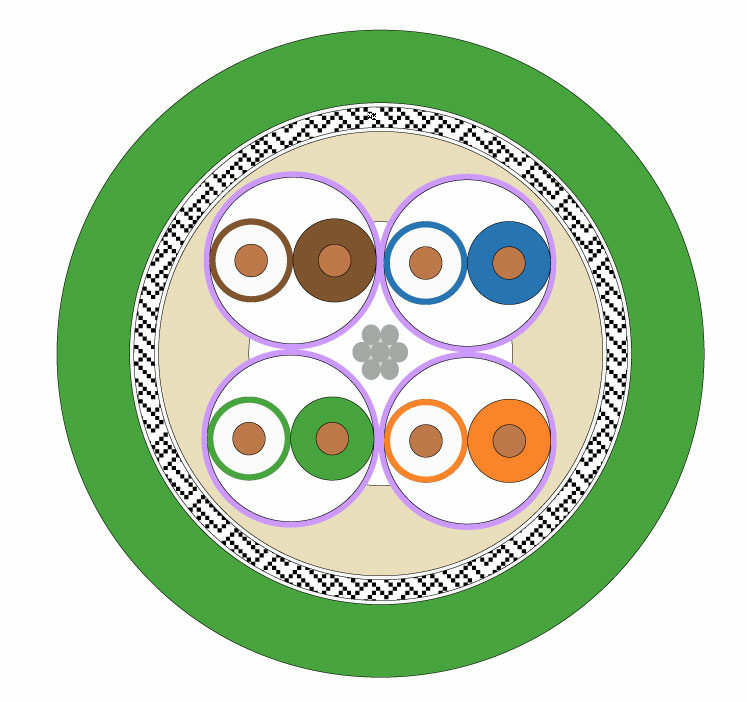

Aufbau:
Außenmantel: PUR FHF
Mantelfarbe: gelbgrün, RAL 6018
Außendurchmesser: 8,9 ± 0,3 mm
Aufbau der Leiter:
Leiter: AWG 23/1, blank
Isolation: SFS-PE geschäumt
Aderdurchmesser: 1,43 ± 0,02 mm
Farbcode: IEC 708-1
Paarschirmung: Aluverbundfolie
Schirmung: Kupfergeflecht, Mehrfachdraht 0,10 vz, opt. Bedeckung ca. 85%
Mechanische Eigenschaften:
Temperaturbereich:
Fest verlegt: -60°C bis +80°C
Bei Verlegung: -30°C bis +80°C
Zul. Biegeradius:
Bei Installation: 8 x Außendurchmesser
Nach Installation: 4 x Außendurchmesser
Gewicht: 102 kg/km
Elektrische Eigenschaften:
Schleifenwiderstand: Max. 140 Ohm / km nach VDE 0812
Isolationswiderstand: Min. 5 GOhm x km bei +20°C
Betriebskapazität: Nom. 50 nF / km
Wellenwiderstand bei 100MHz: 100 Ohm ± 5 Ohm
Prüfspannung: 1000 V / AC
Signallaufzeit: 5,3 ns / m
