Kabel und Leitungen und Brandschutz von Gebäuden nach der BauPVo

Was hat der Brandschutz mit Kabeln und Leitungen zu tun? Auf was müssen Betreiber und Errichter von Anlagen bei der Auswahl von Kabeln achten, wenn diese dauerhaft in Bauwerken fest verlegt werden sollen? Dieses Dokument soll auf Gefahren hinweisen und anhand der Rechtsgrundlage erklären auf was bei der Auswahl geeigneter Kabel geachtet werden muss. Es ist eine Ergänzung bzw. Erweiterung zu unserer Themenbroschüre TB005 „Kabel und Leitungen für Ex-Bereiche“ bzw. zu unserem Fachbericht „Kabel und Leitungen für ex-geschützte Bereiche“ und bezieht sich nur auf das Brandverhalten der Kabel.

Was ist die BauPVo bzw. CPR?

Die europäische Bauproduktenverordnung (BauPVo) EU 305/2011 bzw. auf englisch Constructions Product Regulation (CPR) ist eine in der EU gültige Rechtsverordnung. In ihr werden grundlegende Sicherheitsanforderungen an Bauwerke definiert. Eine dieser Sicherheitsanforderungen ist der Brandschutz. Die Bauproduktenverordnung legt einheitliche Produkt- und Prüfstandards für Bauprodukte fest. Als Bauprodukt werden all jene Güter bezeichnet, die dauerhaft in Gebäuden verbaut werden. Seit 01. Juli 2017 schließt die CPR auch Kabel und Leitungen ein, die dauerhaft in Bauwerken verlegt werden.

Werden Kabel und Leitungen dauerhaft in Bauwerken fest verlegt ist die Bauproduktenverordnung für alle Mitgliedsstaaten der EU verbindlich. Kabel und Leitungen müssen speziellen Tests unterzogen werden um eine Aussage über ihr Verhalten im Brandfall treffen zu können.

Die europäischen Brandklassen für Kabel nach EN 50575

Um den Grad der Brandgefahr, die von einem Kabel ausgeht, einschätzen zu können, werden Kabel speziellen Tests unterzogen. Ein unabhängiges Prüf- und Zertifizierungsinstitut testet Kabel und Leitungen für allgemeine Anwendungen in Bauwerken in Bezug auf die Anforderungen an das Brandverhalten auf der Grundlage der EN50575:2014+A1:2016. Erfüllt das Kabel gängige Grenzwerte wird es anhand bestimmter Klassifizierungskriterien einer CPR-Klasse der Stufe A_ca (unbrennbar) bis F_ca (leicht entflammbar) zugeordnet. Anhand der Testergebnisse werden die Kabel in folgende Brandklassen eingeteilt.

Hauptklassen

Die folgende Aufzählung zeigt die 6 Hauptklassen und ihre Bedeutung für die Wärmeentwicklung bei der Flammausbreitung

• Aca:Unbrennbar
• B1ca/B2ca: Sehr hoch, schwer entflammbar
• Cca: Hoch, schwer entflammbar
• Dca: Mittel, normal entflammbar
• Eca: Gering, normal entflammbar
• Fca: Leicht entflammbar oder keine Anforderung

Das „ca“ steht übrigens für cable. Bis zur Brandklasse D_ca reicht ein einmaliger Test des Kabels aus. Möchte man eine höhere Brandklasse bescheinigen (C_ca, B_ca) muss die Leitung regelmäßig Tests (etwa 1x jährlich) unterzogen werden.

Zusätzlich geprüfte Eigenschaften

Es können folgende Einteilungen vorgenommen werden:

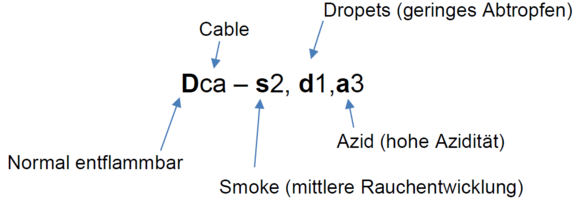

• Rauchentwicklung (s): s1 (gering), s2 (mittel), s3 (hoch)

• Brennendes Abtropfen (d): d0 (kein brennendes Abtropfen), d1 (begrenzt), d2 (keine Leistung festgestellt)

• Azidität (a) (Ätzwirkung von Gasen): a1 (gering, weniger ätzend, produzieren im Brandfall weniger ätzende Gase), a2 (mittel), a3 (hoch)

Die Brandklassen sind verbindlich für Kabel, die dauerhaft in Gebäuden installiert werden.

Brandklasse des Kabels und Gebäudesicherheit

Die Wahl der richtigen Brandklasse hängt vom Brandschutzkonzept und dem Sicherheitsbedarf des jeweiligen Gebäudes ab.

In Deutschland ist als Mindestanforderung E_ca vorgeschrieben, aber höhere Klassen sind oft empfehlenswert.

Die Brandklasse eines Kabels muss dem Sicherheitsbedarf des jeweiligen Gebäudes entsprechen.

Sehr hoher Sicherheitsbedarf im Gebäude à Brandklasse B2_ca

Hoher Sicherheitsbedarf im Gebäude à Brandklasse C _ca

Mittlerer Sicherheitsbedarfà Brandklasse D _ca

Und geringer Sicherheitsbedarf à Brandklasse E _ca

Was genau wird getestet / bestätigt?

Getestet wird das Verhalten von Kabeln und isolierten Leitungen im Brandfall mit allgemeinen Prüfverfahren. Gemessen wird die Wärmefreisetzung und Raucherzeugung während der Prüfung der Flammenausbreitung (DIN EN 50399 (VDE 0482-399):2017-02, EN 50399:2011 + A1:2016).

Gemessen wird ebenfalls die Rauchdichte von Kabeln und isolierten Leitungen beim Brennen unter definierten Bedingungen (DIN EN 61034-2 (VDE 0482-1034-2):2021-02, EN 61034-2:2005 + A1:2013 + A2:2020) ebenso wie die vertikale Flammenausbreitung an einer Ader, einer isolierten Leitung oder einem Kabel (z.B. Prüfverfahren mit 1kW-Flamme mit Gas/Luft-Gemisch) (DIN EN 60332-1-2 (VDE 0482-332-1-2): 2022-07, EN 60332-1-2:2004 + A1:2015 + A11:2016 + A12:2020).

Was sagen die Tests?

Das VDE Prüf- und Zertifizierungsinstitut hat unser Kabel getestet und das Brandverhalten wie folgt eingestuft:

Für Gebäude mit höherem Sicherheitsbedarf wird mindestens die Brandklasse Cca empfohlen. Unsere Kabel und Leitungen sind nur in Klasse Dca eingestuft, weil sie nicht jährlich getestet werden. Können sie trotzdem verwendet werden?

Flammwidrigkeit

Im Kapitel 9.3.9 der IEC/EN 60079-14 werden die Anforderungen an die Flammausbreitung von Kabeln im Ex-Bereich ebenfalls definiert. Unsere Ex-Kabel sind flammwidrig gemäß IEC 60332-1-2 bzw. IEC 60332-2-2. Im Konkreten heißt das, dass die Leitung mit einer 1KW Flamme „angezündet“ wird und es dann nicht zur Ausbreitung der Flamme kommen darf. Ansonsten würde ein zündfähiger Funke von einem Brand im sicheren Bereich über das Kabel in den Ex-Bereich übertragen, was unweigerlich zu einer Explosion führen würde. Die Norm nennt hier die Optionen brandsichere Verlegung oder Brandbarrieren, falls flammwidrige Leitungen für diese Anwendungen nicht verfügbar sind, auch Brandschottungen kommen in der Praxis häufig vor. Wo möglich, sollte mit flammwidrigen Leitungen projektiert werden. Siehe hierzu auch Kabel für explosionsgeschützte Anlagen.

SAMCON Kabel – Übersicht und Einsatzmöglichkeiten

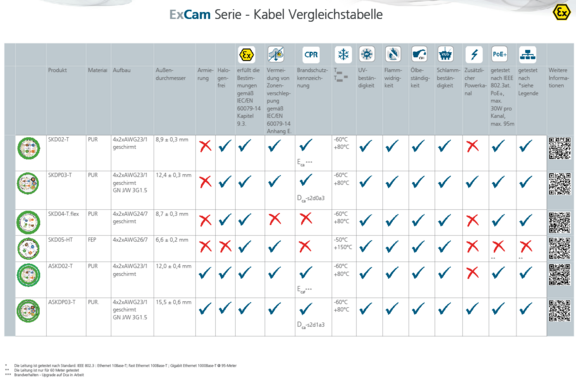

Eine Übersicht über unsere Kabel und deren Eigenschaften finden Sie unter Anderem in der folgenden Tabelle

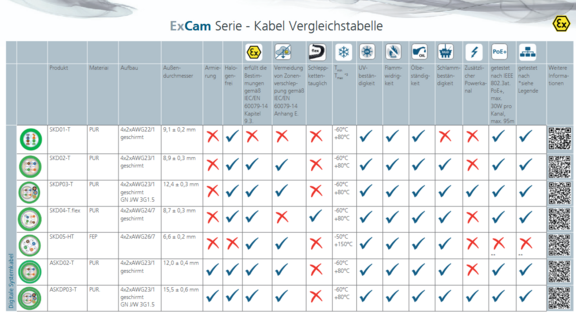

Der Stand zur Brandschutzkennzeichnung für unsere Kabel sieht wie folgt aus:

Für viele unserer Kabel gibt es die Option zum Upgrade.


Abschließende Bemerkung

Wollen Sie ein Kabel in einem Gebäude fest verlegen wählen Sie eine Leitung aus, die entsprechend der Sicherheitsanforderungen Ihres Gebäudes getestet ist. So lässt sich die Brandgefahr verringern.
