Was ist das cool.Jacket 2.0?

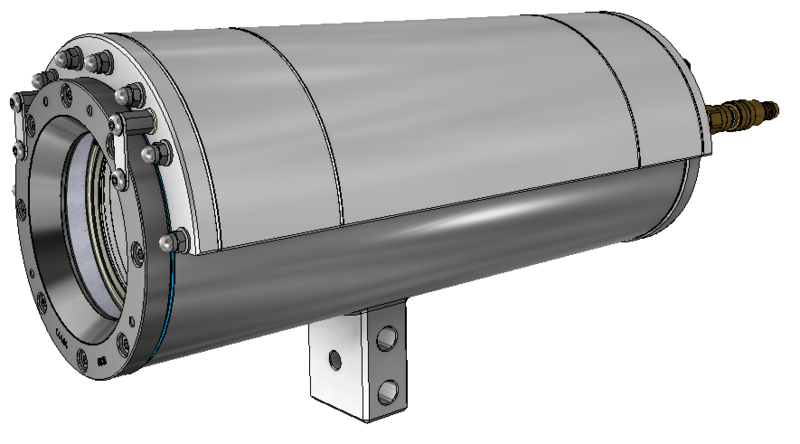

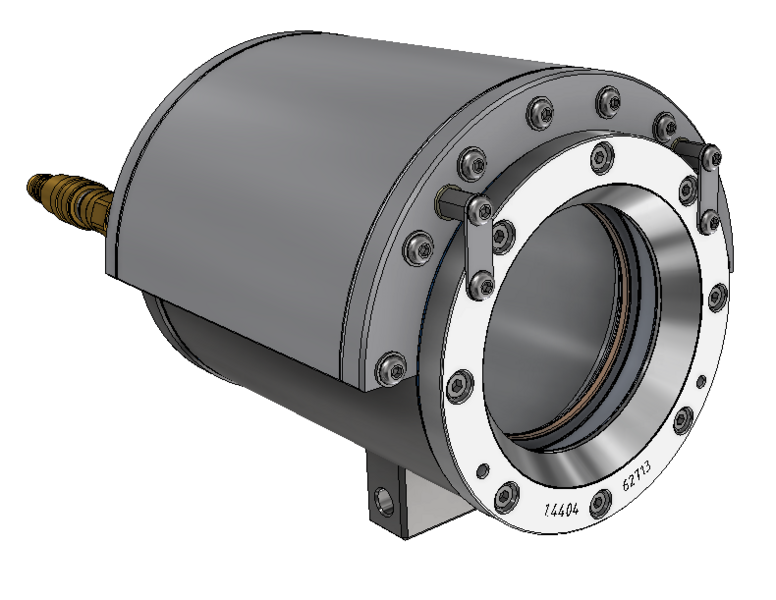

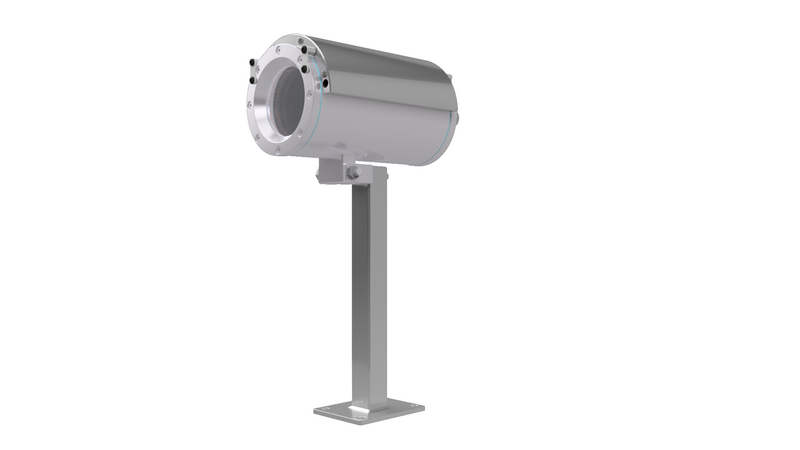

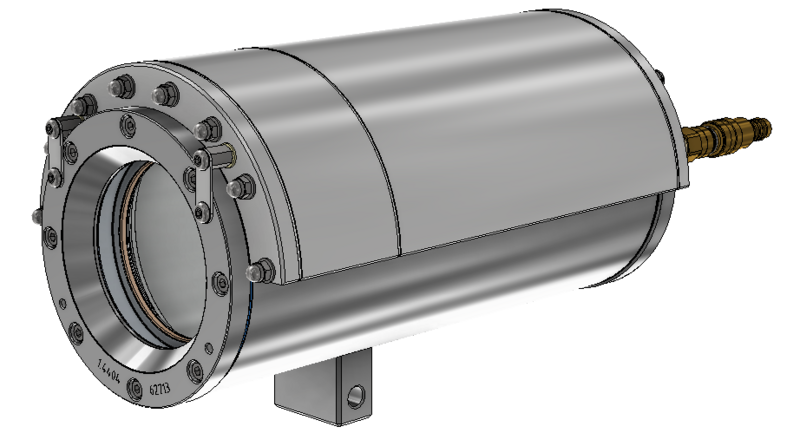

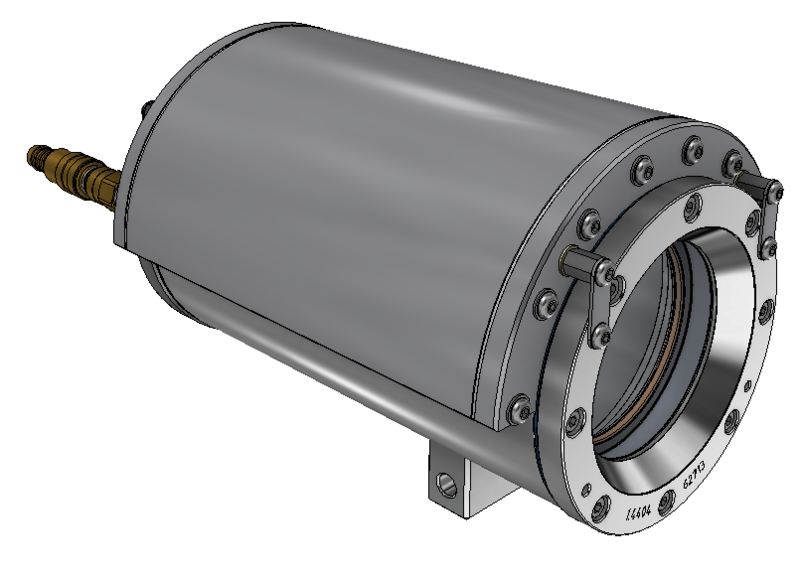

Das cool.Jacket 2.0 ist ein, nach dem Wärmetauscherprinzip arbeitendes aktives Kühlsystem für unsere explosionsgeschützten Kameras und wird auf das jeweilige Kameragehäuse montiert.
Damit das cool.Jacket 2.0 effektiv die Temperatur des Gehäuses an das Kältemittel weitergeben kann, verfügt es über mäanderförmige Durchgangsbohrungen, sodass das aktive Kühlsystem des cool.Jackets es ermöglicht, bei hohen Umgebungstemperaturen, beispielsweise von 90°C, das Kameragehäuse auf ca. 35°C herunter zu kühlen und somit der Kameraelektronik niedrige Betriebsbedingungen zu ermöglich.

Kann ich das cool.Jacket 2.0 im Ex-Bereich verwenden?

Ja. Das cool.Jacket 2.0 wurde als Zubehörkomponente für unsere ExCam Serie entwickelt.

Was ist das Besondere am cool.Jacket 2.0?

Das cool.Jacket ist kein gekühltes Gehäuse, sondern ein gekühltes Gehäusezubehör und ist somit sehr universell einsetzbar. Zudem ist es wesentlich kompakter als herkömmliche aktiv gekühlte Kameragehäuse.
Die wichtigste Eigenschaft liegt jedoch in der Entkopplung der Kühlung (cool.Jacket 2.0) von dem für den Explosionsschutz verantwortlichen druckfest gekapselten Kameragehäuse: Egal in welchem Zustand sich das cool.Jacket befindet: Der Explosionsschutz ist stets gewährleistet!

Muss auch die Zuleitung, also das Kabel zur Kamera, gekühlt werden?

Der zulässige Temperaturbereich der Zuleitung muss eingehalten werden. Bei unserem SKD02-T darf eine Umgebungstemperatur von +80°C nicht überschritten werden, sodass bei +80°C die Leitung also nicht gekühlt werden muss. Bei höheren Temperaturen empfiehlt sich allerdings die Verwendung von Hochtemperaturleitungen oder die Isolation der Leitung zusammen mit dem Vorlauf des Kältemittels. Somit wird auch das Zuleitungskabel aktiv gekühlt.

Ist der Einsatz von explosionsgeschützten Kameras bei hohen Temperaturen erlaubt und was muss in diesem Falle bei deren Einsatz beachtet werden?

Generell ja; allerdings ist die Temperaturklasse zu beachten. Erfordert eine Anlage z.B. die Temperaturklasse T5, darf die Kamera nicht heißer als 100°C werden. Wenn die Umgebungstemperatur jedoch bereits bei 70°C liegt, ist dies keine einfache Aufgabe für ein Kamerasystem.

Muss ich im Ex-Bereich auch aktiv kühlen, wenn ich nur kurzfristig hohe Umgebungstemperaturen zu erwarten habe?

Das hängt von der Höhe der Temperaturspitzen ab. Generell wird zwischen einem funktionellen Temperaturbereich und einem Ex-Temperaturbereich unterschieden. Angaben hierzu stehen in den Betriebsanleitungen unserer Kameras. Die ExCam IPQ1656 beispielsweise sollte nach funktionellen Kriterien nur bei max. +60°C eingesetzt werden. Wenn Sie also die Kamera bei +60°C einsetzen wollen und kurzfristige Temperaturspitzen von +65°C zu erwarten haben, benötigen Sie kein cool.Jacket. Sollten allerdings dauerhaft +70°C vorherrschen, dann wird die Verwendung des cool.Jackets jedoch notwendig.

Warum kann ich keine normale Kamera dauerhaft bei höheren Temperaturen einsetzen?

Normale (ex-geschützte) Kameras weisen einen viel geringeren Temperaturbereich auf, innerhalb dem sie eingesetzt werden können, als dies bei regulären Kameras für den sicheren Bereich der Fall ist. Üblicherweise beträgt der maximale Einsatzbereich von Kameras ungefähr 40 Grad.
Der Grund hierfür ist, dass IP-Kameras selbst Wärme abgeben (Kameramodul, CPU etc.) und diese Hitze aufgrund des explosionsgeschützten Gehäuses nicht abtransportiert werden kann. Innerhalb einer Kamera herrschen deshalb ähnliche Bedingungen wie in einer Sauna. Durch den Dauerbetrieb wird das Material zu sehr belastet, es verliert an Funktionsfähigkeit und muss üblicherweise weit vor Ablauf des Gewährleistungszeitraums ausgetauscht werden.
Durch das cool.Jacket 2.0 wird das Kameragehäuse auf eine niedrige Temperatur heruntergekühlt und die Lebensdauer verlängert.

Welche Gegebenheiten benötige ich vor Ort?

Das cool.Jacket 2.0 muss an ein Kühlsystem angeschlossen werden. Im einfachsten Fall besteht dieses Kühlsystem aus einem Umlauf Kühlgerät, der über eine wärmeisolierte Leitung mit dem cool.Jacket verbunden ist. Dieser wird dabei üblicherweise in einer kälteren Umgebung außerhalb des ex-geschützten Bereichs platziert. Wir unterstützen Sie gerne bei der Planung und Umsetzung.

Ist das cool.Jacket 2.0 für den dauerhaften Einsatz geeignet oder kann damit auch nur temporär gekühlt werden?

Das cool.Jacket 2.0 ist für den dauerhaften Einsatz konzipiert. Falls Sie nur temporär hohe Temperaturen ausgleichen möchten, kann das System mit einem Magnetventil im Kühlsystem ausgestattet werden, das dann wiederum eine entsprechende Regelung des cool.Jackets erlaubt. Wir beraten Sie hierzu gerne, um die für Sie beste Lösung umzusetzen.

Welche Alternativen zu cool.Jacket 2.0 gibt es von anderen Herstellern?

Statt eines cool.Jackets kann eine ex-geschützte Kamera auch in einem gekühlten nicht-ex-geschützten Gehäuse verbaut werden. Diese Lösung hat allerdings drei gravierende Nachteile:
1.) Gehäusegröße: Diese Gehäuse sind üblicherweise sehr groß, je nach Gegebenheiten vor Ort kann dies stören.
2.) Ausfälle des Kühlsystems: Bei Ausfall des Kühlsystems ist der Ex-Schutz nicht mehr gegeben, das komplette System muss heruntergefahren und spannungsfrei geschaltet werden.
3.) Teure und wartungsintensive Implementierung: Es muss ein redundantes Sicherheitssystem mit Temperaturfühlern und Spannungsausschaltung installiert werden, um das komplette System im Fall des Falls spannungsfrei zu schalten.
Das cool.Jacket hingegen ist aufgrund der Bauart verhältnismäßig klein, preiswert und der Ex-Schutz ist auch dann noch gewährleistet, wenn das Kühlsystem einmal ausfallen sollte.

Was ist, wenn die Kühlung ausfallen sollte?

Wenn die Kühlung ausfällt, steigt die Temperatur der Kamera-CPU und über kurz oder lang kommt es zu Streamabrissen und mechanische Komponenten fallen aus. Irgendwann stirbt die Kamera dann den „Hitzetod“.
All dies sind aber lediglich funktionelle Konsequenzen der ausgefallenen Kühlung: Selbst bei Ausfall der Kühlung bleibt Ihre Kamera immer explosionssicher! Der Explosionsschutz ist stets unabhängig von der Funktion des cool.Jackets.

Wie heiß darf es maximal sein?

Im Ex-Bereich darf die Kamera an Orten montiert werden, wo eine maximale Temperatur von 120°C nicht überschritten wird.

Welche Arten der Kühlung gibt es?

Einfaches Wasserkühlungssystem: Anschluss an eine Wasserleitung, dass erwärmte Wasser wird danach der Wasserentsorgung zugeführt
Aktives Wasserkühlsystem: Sie haben bereits ein Wasserkühlsystem mit Rückführungskreislauf vor Ort? Perfekt, dann kann cool.Jacket direkt daran angeschlossen werden

Können Kameras auch in Kombination mit einem Schauglas eingesetzt werden?

Ja, dies ist ein typischer Anwendungsfall.

Muss ich eigene Temperaturfühler installieren?

Nein.

Kann ich damit eine Bosch, Pelco, Olarco, Stahl-Kamera kühlen?

Das cool.Jacket 2.0 schmiegt sich um die Gehäuse der ExCam-Serie. Kameras von Bosch, Pelco, Olarco oder Stahl können damit nicht gekühlt werden. Falls Sie eine bestehende Kamera kühlen möchten, müssen Sie ein zusätzliches Gehäuse einsetzen (siehe Antwort „Welche Alternativen zu cool.Jacket gibt es von anderen Herstellern?“). In der Praxis ist der Einsatz von cool.Jacket allerdings sinnvoller und zudem preislich attraktiv.
