Mit der ExCam IPM3014 ist eine ultrakompakte Netzwerkkamera verfügbar, die in explosionsgefährdeten Bereichen eingesetzt werden kann!


Zulassungen und Zonen:


Bei der ExCam IPM3014 handelt es sich um leistungsfähige IP-Megapixel-Kamera für den Einsatz im explosionsgefährdeten Bereich. Sie bietet trotz Ihrer ultrakompakten Baugröße HDTV-Auflösung (720p) in Kombination mit einem Weitwinkelobjektiv. Mit ATEX, IECEx und EAC-Ex Zulassung für gas- und staubexplosionsgefährdete Bereiche sowie für den Bergbau, verfügt die Kamera über eine Vielzahl von Zulassungen.

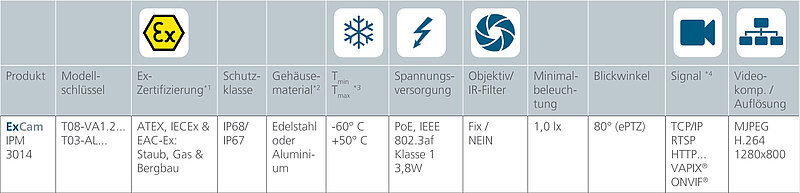

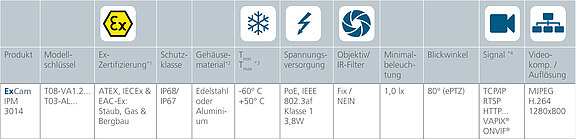

Einige Daten und Funktionen:

Wie entwickelt man eine kostengünstige Netzwerkkamera für den explosionsgefährdeten Bereich, ohne Qualitätseinbußen in Kauf zu nehmen?

Diese Frage stellten wir uns, als wir mit der Entwicklung der ExCam IPM3014 begonnen haben. Das Ergebnis unserer Entwicklungsarbeit ist eine kompakte und billige explosionsgeschützte Kamera.

Aluminium oder Edelstahl?

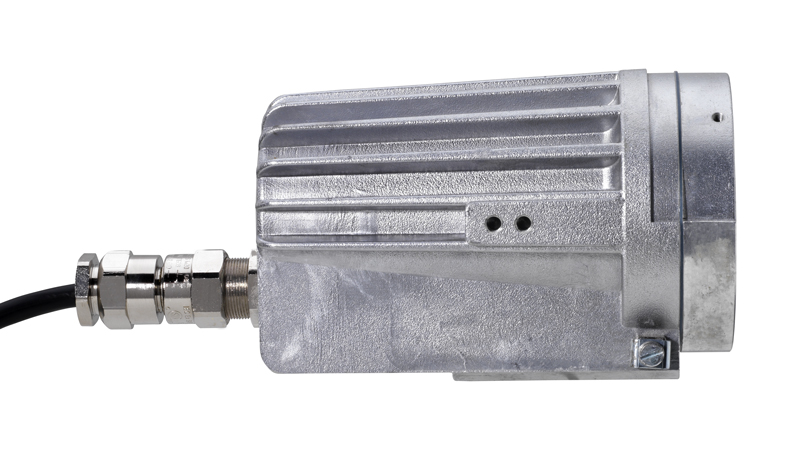

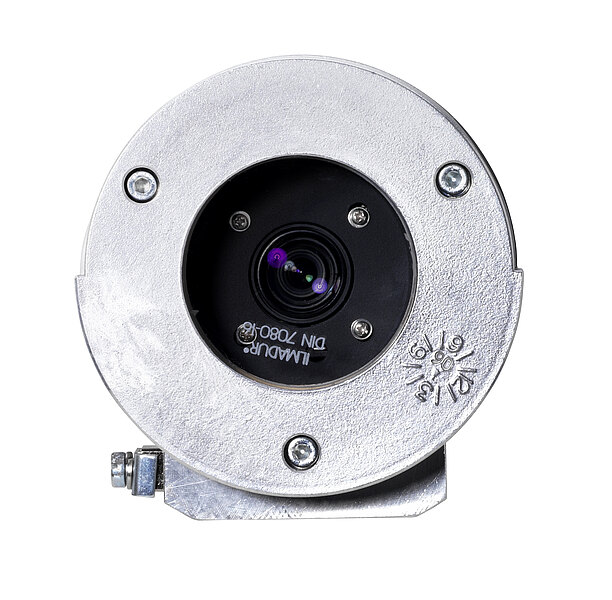

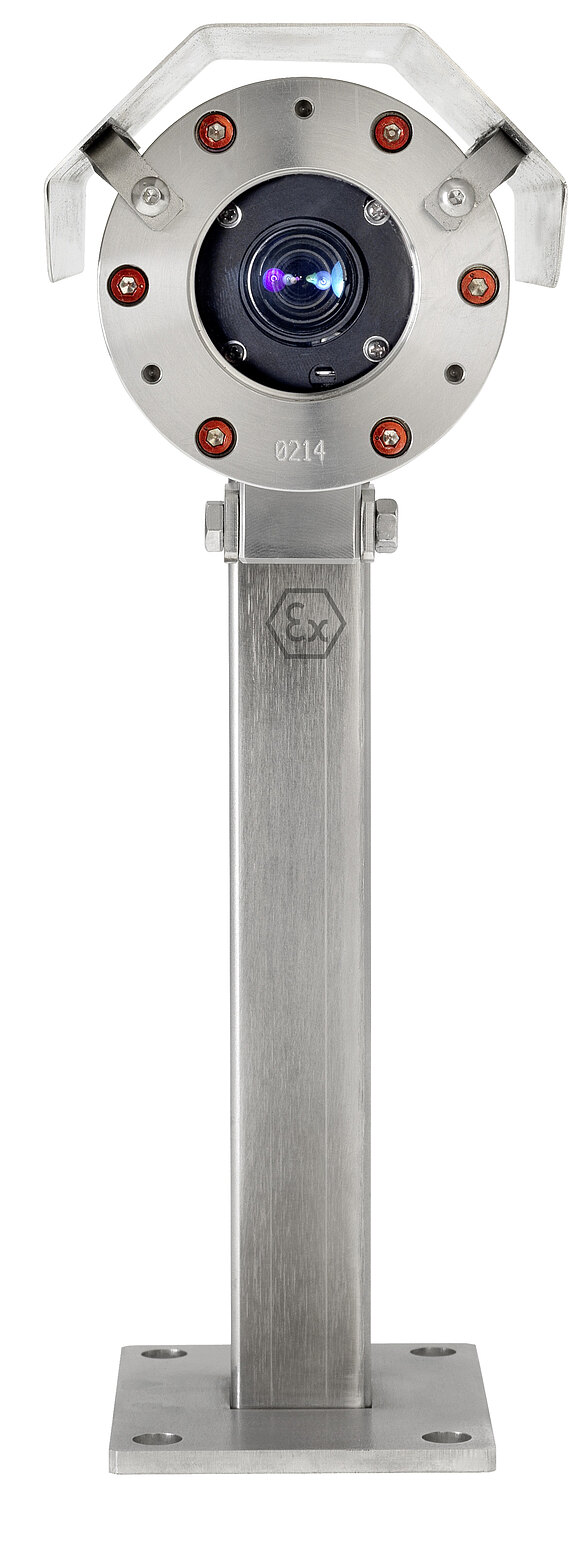

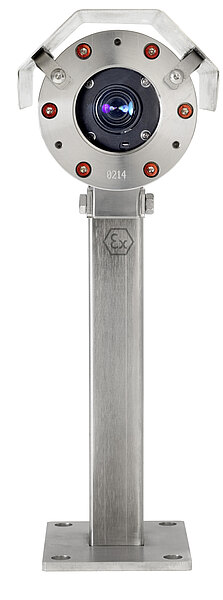

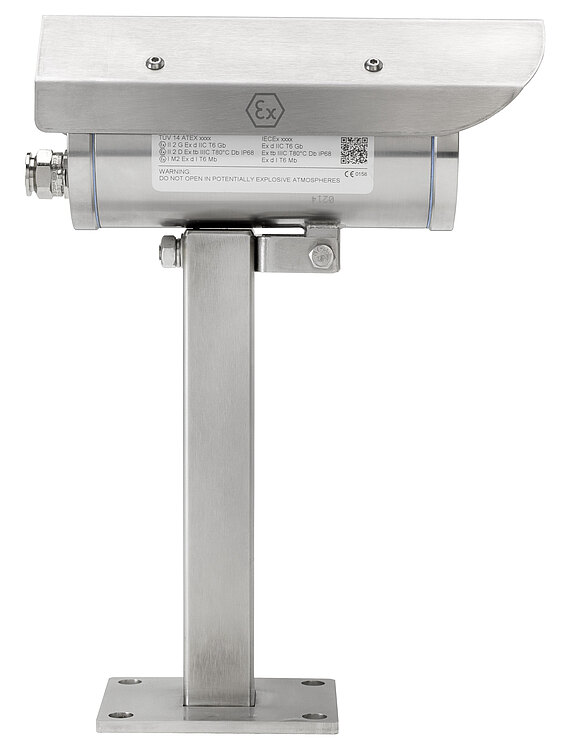

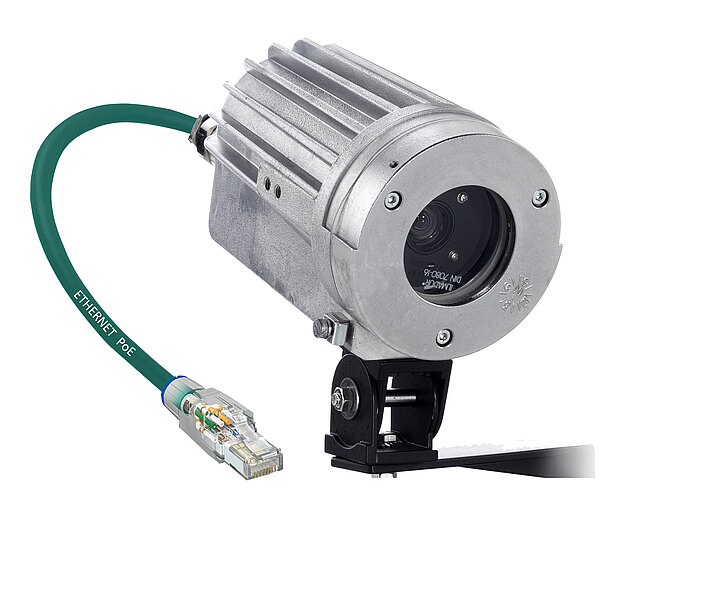

Bei identischer technischer Funktion kann die ExCam IPM3014 in zwei Gehäusevarianten gebaut werden. Als leichte und besonders billige Ex-Kamera: Die ExCam IPM3014 im Aluminiumgehäuse wiegt lediglich 1.900g. Die gesamte Kamera im Aluminiumgehäuse kostet unter 2.000€. Robust und medienbeständig: Das Edelstahlgehäuse der ExCam IPM3014 wiegt, inklusive der Kamera, lediglich 2.200g. Damit bringt unsere Kamera lediglich ein Zehntel des Gewichtes vergleichbarer Kameras auf die Waage! Auch auf Grund des reduzierten Materialbedarfs, sowie der innovativen 3D-Druck-Adapterkonstruktion können wir die Edelstahlvariante der ExCam IPM3014 für unter 2.500€ anbieten!

Ultrakompakt dank innovativer 3D-Drucktechnik

Innovative 3D Druckverfahren sprengen im Moment alte Regeln der mechanischen Konstruktion! Fertigungstechnische Grenzen einer Blechkonstruktion gibt es im 3D-Druck nicht! Diese Vorteile nutzen wir im inneren der ExCam IPM3014: Ein hochbeständiger und elektrisch isolierender 3D-Kunststoffadapter beherbergt die Webserverplatine, den CMOS Sensor, das Objektiv sowie den Temperaturregler in nur einem Bauteil! Durch diesen Vorteil benötigen wir viel weniger Platz und Montagezeit, als bei vergleichbaren Blechkonstruktionen was zusätzlich die Kosten reduziert.

Keine bewegten Teile

Die ExCam IPM3014 kommt ohne elektromechanische Bauteile aus: Das Objektiv mit Festbrennweite wird werkseitig fokussiert. Der CMOS Sensor liefert multiple Videoströme in HD (720p) und lässt sich elektronisch zoomen und steuern (ePTZ). Die Notwendigkeit das Ex-d Gehäuse zu öffnen entfällt gänzlich.

Temperaturmanagement

Im Hinblick auf das Temperaturmanagement setzt die ExCam IPM3014 neue Maßstäbe: Das Heizsystem verfügt über eine Doppelregelung. Zum einen wird über einen neu entwickelten Temperaturcontroller sicher gestellt, das die Kamera auch bei -60°C noch eisfrei bleibt, bei positiven Temperaturen nicht jedoch überhitzt, zum anderen verhindert ein PTC Element eine Überhitzung der Kamera im Fehlerfall! Diese vom TÜV geprüften und zugelassenen Verfahren erlauben uns den sicheren Einsatz der Kamera von -60°C bis zu +50°C. Das Beste an diesem Heizkonzept: Der Lastkreis der Kamera und der Lastkreis der Heizung können über ein Kabel geführt werden!

Minimaler Installationsaufwand & Power over Ethernet (PoE)

Die Besonderheit der ExCam IPM3014 liegt darin, dass sowohl Daten, als auch die Spannungsversorgung in nur einem einzigen Kabel geführt werden. Somit wird für den Anschluss im sicheren Bereich nur noch ein PoE-Switch oder ein PoE-Midspan benötigt. Die Stromversorgung der Kameras kann per Power over Ethernet (PoE gemäß IEEE 802.3af) über das Netzwerk erfolgen, sodass die kostspielige Installation von Stromkabeln restlos entfällt.

Netzwerkkabel für den Ex Bereich

Das Netzwerkkabel der ExCam IP ist speziell für den Ex-Bereich entwickelt. Dank der PUR-Ummantelung ist es mechanisch extrem robust und zudem UV-beständig und flammwidrig gemäß DIN EN 60079-14. Durch den hohen Leiterquerschnitt (AWG22) und die geschirmte CAT6e-Verseilung können selbst in EMV-kritischen Bereichen größere Entfernungen problemlos überwunden werden. Übrigens: Durch die grüne Farbe ist es leicht von unseren analogen Leitungen (SKA01) zu unterscheiden.

Multistreaming - Mehrere unterschiedliche Videoströme gleichzeitig!

Es können mehrere H.264-Videoströme sowie Motion JPEG-Videoströme simultan entweder mit voller Bildrate oder individuell optimiert für unterschiedliche Qualitätsanforderungen und Bandbreitenbe¬schränkungen bereitgestellt werden.

Weite Zulassungslandschaft für explosionsgefährdete Bereiche

Die ExCam-Reihe ist sowohl im Rahmen der europäischen (ATEX) als auch der internationalen Richtlinie (IECEx) sowie für die russische Zollunion (EAC-Ex)  zertifiziert. Das Gehäuse ist für die ATEX Gruppe I (Bergbau) mit einem geringen Risiko der mechanischen Gefährdung und für die ATEX Gruppe II (Gas und Staub) für die Zonen 1, 2 sowie 21 und 22 einschließlich der Explosionsgruppen IIC / IIIC mit einem hohen Risiko der mechanischen Gefährdung zugelassen. Mit dem Bestehen der Fall- und Schlagfestigkeitstests (DIN EN 60079: 0 2012) für das Gehäuse ist die Kamera sowohl für stationäre als auch für ortsveränderliche Anwendungen bestens geeignet!

Medienbeständigkeit und Dichtungen

Die ExCam-Reihe deckt dank Ihrer hochwertigen Materialien eine mehrseitige Medienbeständigkeitsliste ab! Unterschiedliche Edelstahllegierungen können für den jeweiligen Einsatzzweck ausgewählt und somit perfekt auf diesen abgestimmt werden. Optional kann die Kamera lackiert bzw. pulverbeschichtet werden, um eine individuelle Medienbeständigkeit zu realisieren. Die speziell konstruierten GYLON-Flachdichtungen (PTFE) machen die Kamera nicht nur wasserdicht (IP68), sondern auch beständig gegen eine Vielzahl von Chemikalien (Eine Medienbeständigkeitsliste liegt vor). Das äußerst robuste, kratz- und schlagfeste Borosilikatglas der Frontscheibe reiht sich nahtlos ein in die Liste hochwertiger Materialien.

Bergbau

Als eines der ersten druckfesten Kamera-Schutzsysteme erfüllt die ExCam-Reihe sämtliche Anforderungen für den Bergbau (schlagwettergefährdeten Gruben). Sie ist nach ATEX / IECEx und EAC-Ex für Gerätegruppe I Mb zertifiziert. Wird unsere ExCam-Reihe im Bergbaubereich mit einem „niedrigen“ Risiko mechanischer Gefährdung verwendet, kann sogar auf eine zusätzliche Vorrichtung zum Schutz des Borosilikatglases verzichtet werden! Die ExCam Reihe ermöglicht somit erstmals die sichere Verwendung stationärer und ortsveränderlicher Überwachungsanlagen Untertage.

Portabler & stationärer Einsatz

Gemäß Schlagfestigkeits- und Fallprüfungen (DIN EN 60079:0 2012) ist die ExCam Reihe auch als ortsveränderliches Gerät zugelassen.

Kleines Gehäuse - große Auflösung (HD)

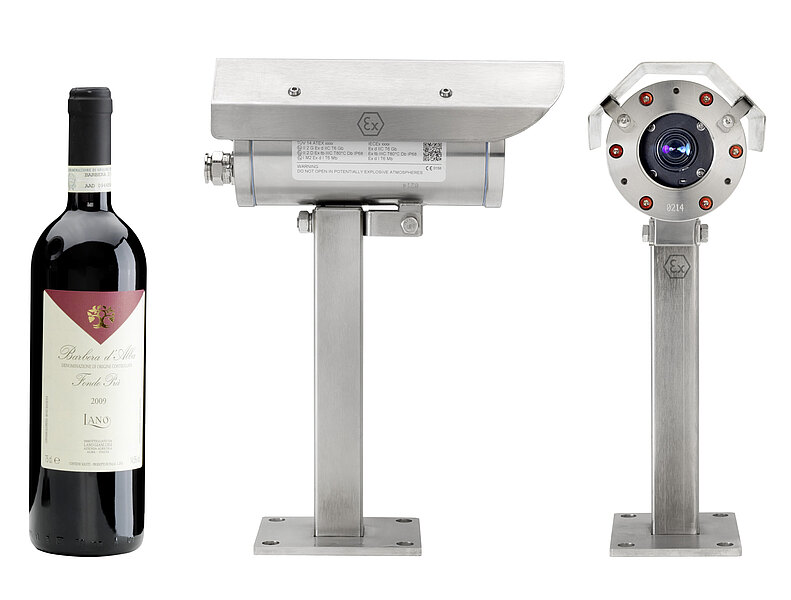

Mit ihrer Länge von 158 mm und einem Durchmesser von 79 mm ist die ExCam IPM3014 kleiner als manche Kameramodelle für sichere Bereiche - bei leistungsstärkeren Funktionen.
Dank progressiver Abtastung ist die ExCam IPM3014 in der Lage, hochauflösende Bilder bewegter Objekten mit bis zu 30 Frames pro Sekunde zu liefern: Ohne Bewegungsunschärfe!
Die ExCam IPM3014 liefert gestochen scharfe Aufnahmen in HD Auflösung.

Vorteile der digitalen Netzwerk-Videoüberwachung

Das digitale Netzwerk-Videoüberwachungssystem bietet zahlreiche Vorteile und Spezialfunktionen. Zu den Vorteilen gehören der Fernzugriff, die hohe Bildqualität, die Ereignisverwaltung, intelligente
Videofunktionen, einfache Integrationsmöglichkeiten und eine bessere Skalierbarkeit, Flexibilität und Kosteneffizienz.
•    Fernzugriff
•    Hohe Bildqualität
•    Ereignisverwaltung und intelligentes Video
•    Problemlose, zukunftssichere Integration
•    Skalierbarkeit und Flexibilität
•    Kosteneffizienz

Fernzugriff

Netzwerk-Kameras und Video-Encoder sind per Fernzugriff zugänglich und konfigurierbar, wodurch mehrere autorisierte Benutzer jederzeit und von jedem vernetzten Ort weltweit Live-Videobilder und Videoaufzeichnungen über unseren browserbasierten Videomanagement-Software SAMCONtrol® aufrufen können. Dies ist von Vorteil, wenn man Benutzern eines anderen Unternehmens, z. B. einer Sicherheitsfirma, Zugriff auf die Videobilder gewähren möchte.

Hohe Bildqualität

Bei einer Videoüberwachungsanwendung ist eine hohe Bildqualität von entscheidender Bedeutung, um einen Vorgang deutlich zu erfassen und beteiligte Personen oder Objekte klar identifizieren zu können. Die ExCam IPM3014 mit progressiver Abtastung und Megapixeltechnologie kann eine bessere Bildqualität und eine höhere Auflösung liefern als eine analoge CCTV-Kamera. Außerdem kann die Bildqualität in einem Netzwerk-Videosystem leichter als in einem analogen Überwachungssystem sichergestellt werden. Bei den aktuellen analogen Systemen, die einen DVR als Aufzeichnungsmedium verwenden, finden zahlreiche Konvertierungen von analogen in digitale Daten statt: Zunächst werden analoge Signale in der Kamera in digitale Daten konvertiert, dann werden sie für die Übertragung wieder in analoge Signale zurück konvertiert. Anschließend werden die analogen Signale für die Aufzeichnung digitalisiert. Die Bilder verlieren bei jedem Konvertierungsvorgang und durch die Signaldämpfung auf dem Übertragungskabel an Qualität. Je weiter die analogen Videosignale transportiert werden, umso schwächer werden sie. In einem vollständig digitalen IP-Überwachungssystem werden Bilder einer Netzwerk-Kamera einmal digitalisiert und bleiben dann im digitalen Format, sodass keine unnötigen Konvertierungen stattfinden und keine Bildverschlechterung infolge langer Übertragungswege in einem Netzwerk erfolgt. Außerdem lassen sich digitale Bilder leichter speichern und abrufen als Bilder von analogen Videobändern.

Ereignisverwaltung und intelligentes Video

Häufig werden zu viele Videodaten aufgezeichnet und es ist nicht genügend Zeit verfügbar, um sie ordnungsgemäß zu analysieren. Moderne Netzwerk-Kameras und Video-Encoder mit integrierter Intelligenz oder Analyse-Funktion beheben dieses Problem, indem sie die Menge an irrelevanten Aufzeichnungen reduzieren und vorprogrammierte Aktionen initiieren. Solche Funktionen sind bei einem Analogsystem nicht verfügbar. Die ExCam IPM3014 bietet integrierte Funktionen wie z.B. Videobewegungserkennung, aktiven Manipulationsalarm, sowie Alarm- und Ereignisverwaltungsfunktionen. Mit Hilfe dieser Funktionen sind die Netzwerk-Kameras und Video-Encoder in der Lage, kontinuierlich den Dateneingang zu analysieren, um Ereignisse zu erkennen und automatisch auf ein Ereignis zu reagieren, z. B. durch Starten einer Videoaufzeichnung und Senden von Alarmbenachrichtigungen. Ereignisverwaltungsfunktionen können über die Benutzeroberfläche der Netzwerk-Video-Software konfiguriert werden. Benutzer können die Alarme oder Ereignisse definieren, indem sie den zu verwendenden Trigger und den Zeitraum festlegen, über den das Ereignis aktiv sein soll. Des Weiteren können die  Aktionen konfiguriert werden (z. B. Aufzeichnung an einem oder mehreren Speicherorten, lokal und / oder Orts fern, Aktivierung externer Geräte wie Alarmsirenen, Beleuchtung und Türöffner, Senden von Benachrichtigungen an Benutzer).

Problemlose, zukunftssichere Integration

Netzwerk-Videoprodukte, die auf offenen Standards basieren, können zusätzlich zu Videoverwaltungs- und Anwendungssoftware einfach in Computer- und IP-basierten Informations- Sicherheitssystemen und anderen digitalen Geräten integriert werden.

Skalierbarkeit und Flexibilität

Ein Netzwerk-Videosystem kann mit den Anforderungen seiner Benutzer wachsen. Bei IP-basierten Systemen können viele Netzwerk-Kameras und Video-Encoder sowie andere Arten von Anwendungen dasselbe drahtgebundene oder drahtlose Netzwerk für den Datenaustausch verwenden. Daher können beliebig viele Netzwerk- Videoprodukte zum System hinzugefügt werden, ohne dass hierfür umfassende oder teure Änderungen an der Netzwerkinfrastruktur erforderlich sind. Bei einem analogen System ist dies nicht der Fall. In einem analogen Videosystem muss ein eigens dafür vorgesehenes Koaxialkabel direkt von jeder einzelnen Kamera zu einer Anzeige-/Aufzeichnungsstation gelegt werden. Netzwerk-Videoprodukte können nahezu an jedem beliebigen Ort platziert und ins Netzwerk eingebunden werden und das System kann, je nach Bedarf, mehr oder weniger offen sein.
